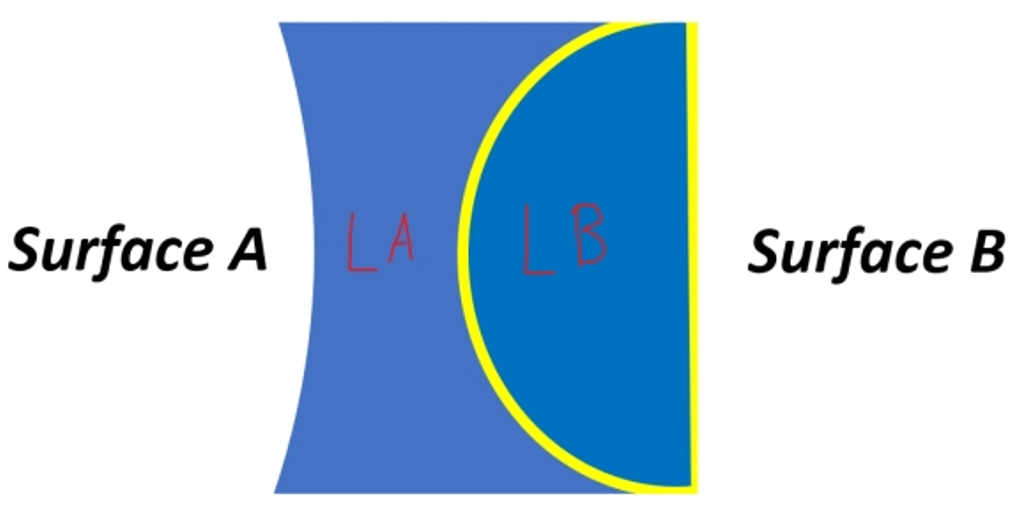

PanDao的膠合工藝涵蓋兩個光學表面的膠合，例如將透鏡B（LB）精密膠合至透鏡A（LA）表面：
當前，膠合工藝僅適用于球面與平面玻璃光學表面。請按以下步驟操作：
a) 將透鏡A加載至PanDao軟件
b) 選擇需膠合的第二透鏡（LB）的光學表面：通常為定義4/表面精度的鏡面側
c) 通過選擇“供應商名稱”（如N-BK7）或選擇“定制材料”，選擇透鏡B的玻璃類型以輸入其熱膨脹系數：α：
d) 輸入膠合光學組件將承受的溫度范圍（單位：開爾文/K）：
e) 輸入膠合元件表面B相對于表面A的偏心量4/值（請從膠合元件技術圖紙中獲取該數值）
PanDao將展示其最優膠合技術及每個雙合透鏡的膠合成本
請注意，PanDao目前：
• 暫不提供直徑超過150毫米的透鏡膠合服務：若需更大直徑透鏡膠合工藝，請聯系support@www.nbhyd.com.cn
• 僅支持玻璃與熔融石英材質的平面及球面光學元件膠合
請嚴格遵守以下精密操作規范，以實現最佳膠合效果并最小化膠層開裂風險
•待膠合表面須具備相同面形類型及形狀精度。
• 需選擇正向配合，確保兩表面在允許范圍內的形狀偏差協調（參見兩側3/公差等級），形成向外側單調遞增的膠層間隙；
• 必須使用折射率相匹配的膠合劑，通常在UV開始膠合后需靜置12小時（具體時長取決于膠合劑類型）；
• 膠層厚度應至少5微米，通常不超過10-20微米，以便獲得最佳效果：為確保此厚度，可采用特定折射率微球；這些微球可隨機分布在透鏡截面或僅置于有效孔徑外區域——后者優勢在于最終中心研磨步驟中可被磨除。
• 膠量需足夠形成外圍膠珠作為儲膠區，防止固化過程中膠層開裂及伴隨的收縮現象。

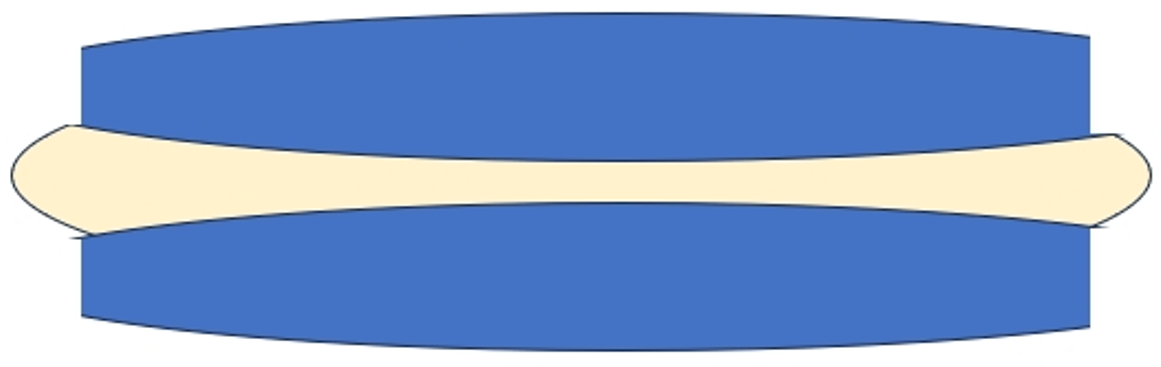

在允許的形狀偏差范圍內（3/）的形狀精度比率示意圖及外圍儲膠珠設計
|
