TDeformX應用：雙層結構變形模擬

TDeformX在力學分析方面，可以根據設置的條件進行變形模擬，分析應力，應變。本例對一個雙層結構受力進行分析，可以查看形變結果，以及應力結果。



1. 建模任務

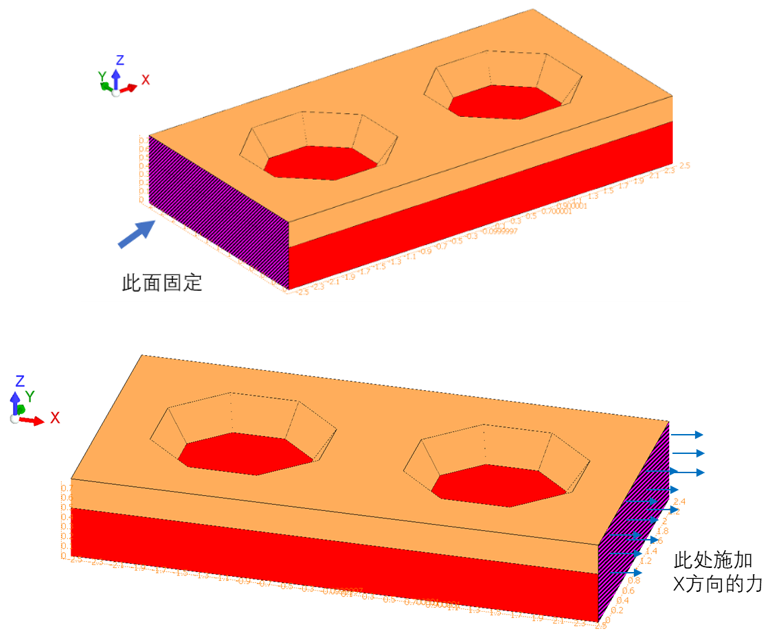

1.1 施加的力條件





2. 建模過程

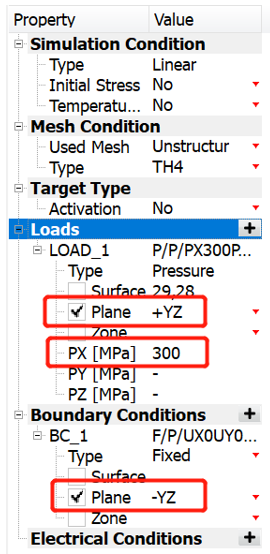

2.1上下兩層分別設置不同的楊氏模量、泊松比等參數，其加載項和邊界條件設置如下：



3. 結果分析

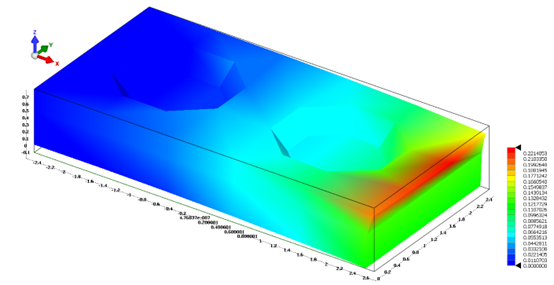

 總位移結果：

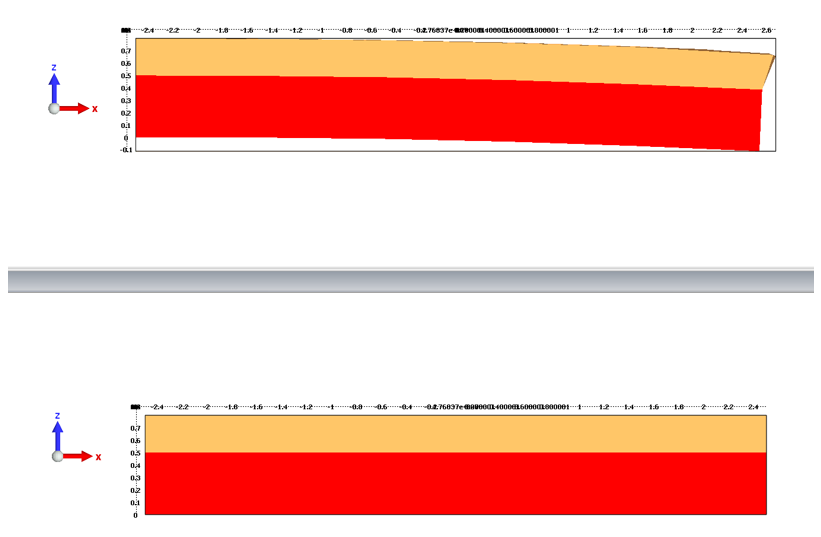

 施加力前后結果對比：

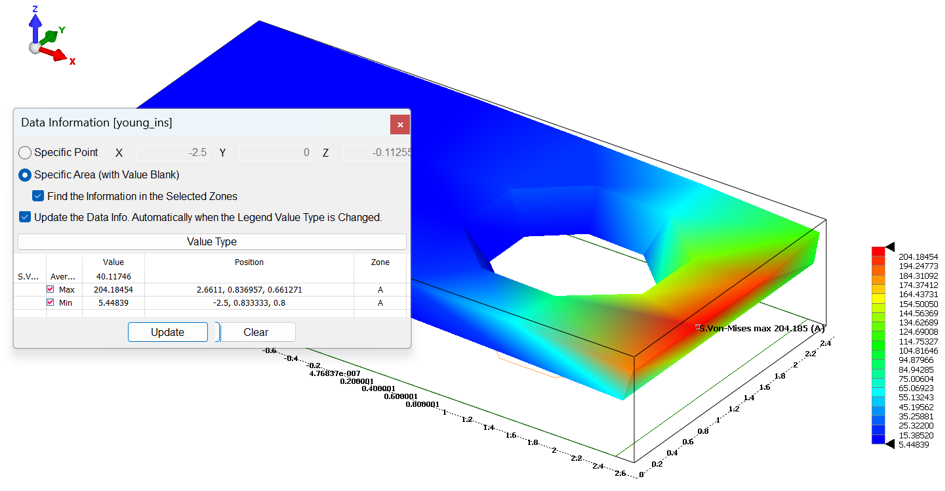

 馮米塞斯應力：
