1. 軟件簡介
TRCX非常適合大尺寸的觸控屏、LCD、OLED面板的高級的RC分析，可用于任何形狀的3D結構，可以快速地進行RC提取。
1.1 應用領域
TRCX提供精確的RC提取，能提升產品開發效率：
TFT和顯示器結構創建；
有損電介質求解；
重復結構模擬；
大面積的精準快速模擬；
觸摸屏模擬；
指紋傳感；
面板內RC提取；
電極的電流密度分析；
1.2 主要功能
內置布局編輯器，并且可以通過Skill語言界面直接從其他商業布局運行；
使用TechWiz 布局進行掩膜版設計時，可導入TDB和GDS文件；
完整的3D生成器，多樣的生成條件，提供多種刻蝕過程條件；
Layout模塊使用簡易的設定模式提供用戶快速的設定與檢視所生成的3D結構；
加載GDS時，用戶可以設置虛擬多邊形的去除條件，以加快并穩定網格生成；
提供三種3D網狀形狀：錐形、錐形保形和曼哈頓；
摻雜金屬化：用戶可以通過自我調整的掩膜板定義摻雜的區域；
提供自適應和非結構化網格算法，可以控制邊緣，表面和體積條件；
具有強大的解決方案，可自動定義電極名稱，只需選擇電極即可獲得RC提取結果；
通過使用變量功能可以非常輕松快捷地生成各種3D網格結構，可設置的變量參數：厚度，水平度（平面化），錐角和寬度，CD余量，圓角倒圓和移位距離；
支持分布式和并行計算方法
也適用于LSF平臺；
1.3 應用舉例

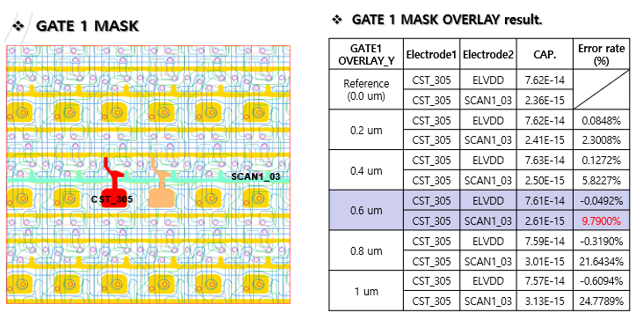

可以將結構參數設置為變量，執行高級工藝余量分析，如圖顯示了根據柵極掩膜的覆蓋率的電容結果，通過使用split選項，工程師可以通過門極掩膜的未對準來預測錯誤率。

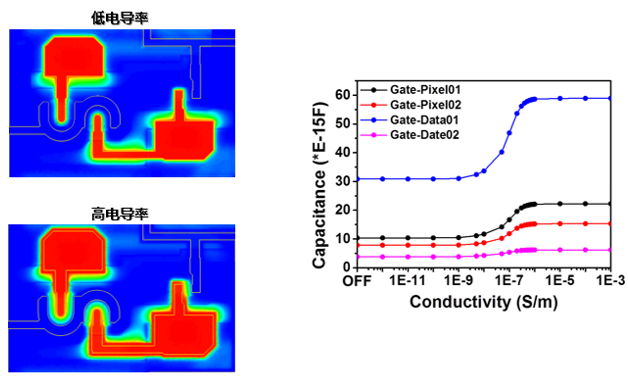

為有損介電材料提供復數求解器，左邊的圖片描述了具有低和高電導率的有損耗電介質的電勢分布。右邊的這是一個電容的計算結果。

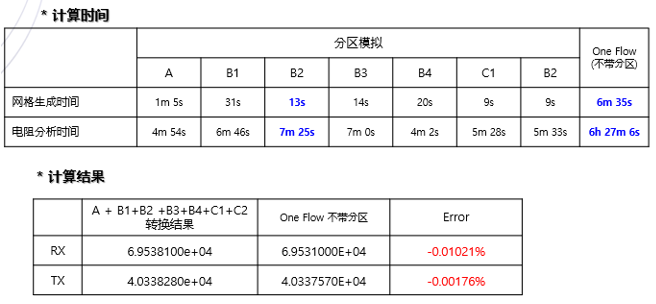

進行大面積的電阻計算，利用分區模擬提高計算速度。
手指在TSP中的位置的電位分布模擬，根據計算數據顯示電容計算的結果。
 |
