軟件執行：
管理員：在為受限用戶配置文件的用戶安裝OptiSystem時，將案例文件安裝在這些用戶具有讀寫權限的文件夾中。默認情況下，案例文件安裝在當前用戶的Document文件夾中。
OptiSystem需要讀寫文件訪問，不能處理只讀文件。
包含一些MATLAB文件（xxxxx.m），這些文件是使示例正常工作所必需的。重要的一點-只要MATLAB文件存在于與OptiSystem項目相同的目錄中，就不需要更新MATLAB搜索路徑（MATLAB元件的Main選項卡）中的路徑。如果Matlab文件不在OptiSystem項目的目錄中，則需要更新Matlab文件的路徑，否則示例將無法工作。Scilab/bin文件夾中的Scilab元件也是如此。
此版本支持的Python環境為3.12。
有些電腦被配置為省電模式，在不使用時進入休眠或睡眠模式。建議禁用此功能，特別是在運行無人值守的長時間模擬時。通常，在模擬完成后，計算機空閑并最終進入休眠狀態。這將導致許可平臺驅動程序使許可證無效。當計算機被喚醒并恢復運行時，OptiSystem軟件將發出一條消息license不可用而終止，丟失仿真結果的過程。請禁用電腦休眠功能以避免此問題。
OptiSystem Version 22.0的更新列表：

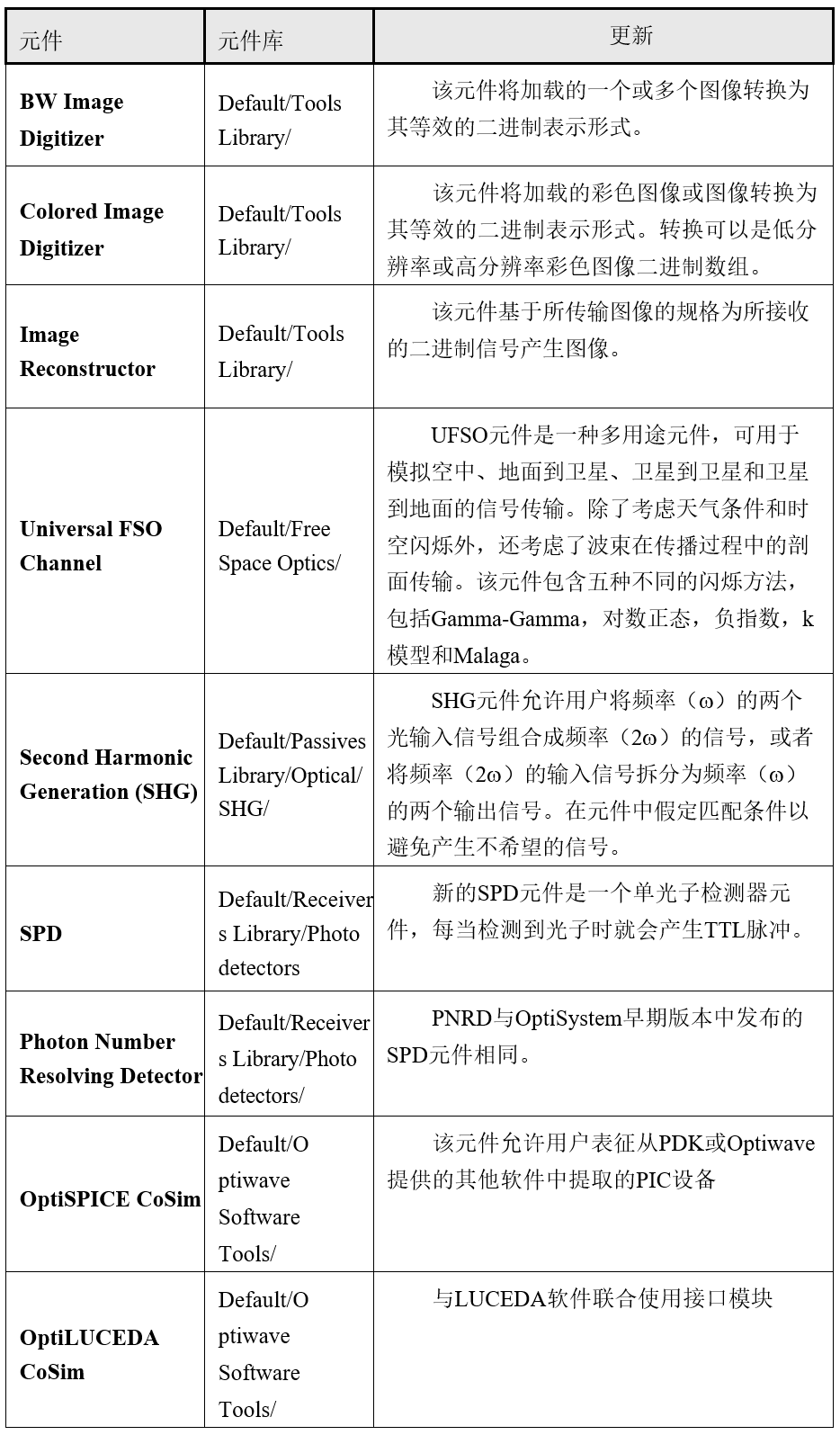

元件：

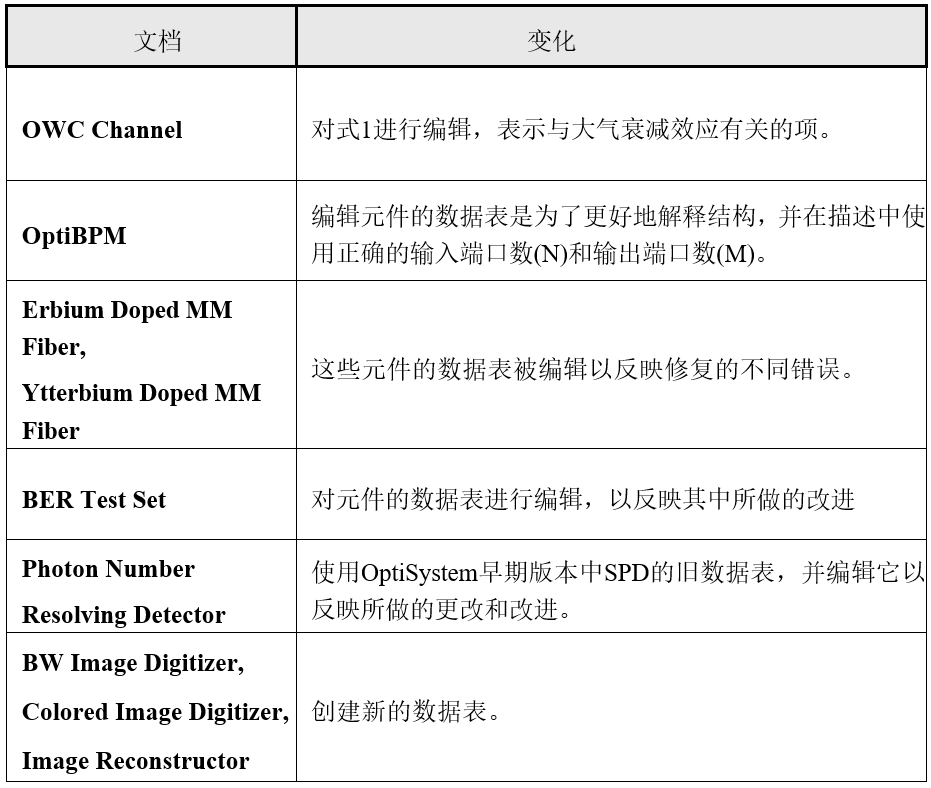

文檔：
案例庫：
1. 將案例（128 QAM OFDM.osd）添加到該位置的OptiSystem案例庫中C:\Users\USER NAME\Documents\OptiSystem 22.0 Samples\Advanced modulation systems\OFDM systems\。
2. 案例（CW Laser Measured RIN and Noise bins.osd）被添加到案例庫中的位置C:\Users\USER NAME\Documents\OptiSystem 22.0 Samples\Component sample files\Transmitters Library\Optical Sources\。
3. 新的案例（Laser Linewidth measurement.osd）被添加到OptiSystem 22.0案例庫中的位置C:\Users\USER NAME\Documents\OptiSystem 22.0 Samples\Microwave and RoF optical systems\。
4. 案例（FSO_Propagation Delay Effect.osd）添加到OptiSystem案例庫中C:\Users\USER NAME\Documents\OptiSystem 22.0 Samples\Optical wireless\FSO\。
5. 案例（LiFi multipath Modelling.osd）被添加到該位置的案例庫中C:\Users\USER NAME\Documents\OptiSystem 22.0 Samples\Optical wireless\Indoor optical link\。
6. 案例（NLOS Underwater Channel.osd）被添加到該位置的案例庫C:\Users\USER NAME\Documents\OptiSystem 22.0 Samples\Optical wireless\Underwater Channel\。
7. 案例（Lena_BW_2.5Gbps_50km.osd）被添加到位置C:\Users\USER NAME\Documents\OptiSystem 22.0 Samples\All optical processing\Image Processing\。原始黑白圖像保存在同一位置。
8. 案例（Lena_Colored_2.5Gbps_50km.osd）被添加到位置C:\Users\USER NAME\Documents\OptiSystem 22.0 Samples\All optical processing\Image Processing\。原始彩色圖像保存在同一位置。用戶也可以在這個例子中加載攝影灰色圖像。
9. 案例（WDM System using DFB lasers-G652 S-SMF.osd）被添加到該位置的案例庫C:\Users\USER NAME\Documents\OptiSystem 22.0 Samples\Lightwave systems\。
10. 案例（Tunable microwave photonic filters based on stimulated Brillouin scattering.osd）被添加到該位置的案例庫C:\Users\USER NAME\Documents\OptiSystem 22.0 Samples\Microwave and RoF optical systems\。
11. 案例（MM-EDFA modal gain.osd）被添加到位置C:\Users\USER NAME\Documents\OptiSystem 22.0 Samples\Optical amplifiers\Multimode amplifiers\。
12. 案例（MM-YDFA modal gain.osd）被添加到位置C:\Users\USER NAME\Documents\OptiSystem 22.0 Samples\Optical amplifiers\Multimode amplifiers\。
13. 目錄OptiLUCEDA CoSim被添加到案例庫的位置C:\Users\USER NAME\Documents\OptiSystem 22.0 Samples\Software interworking\OptiLUCEDA CoSim\。添加的案例僅適用于Luceda IPKISS/Caphe軟件。
14. 案例（Universal FSO Channel.osd）被添加到位置C:\Users\USER NAME\Documents\OptiSystem 22.0 Samples\Optical wireless\FSO\。該示例將新添加的通用FSO信道與舊的FSO信道和OWC信道元件進行了比較。
15. 在OptiSystem案例庫中增加了通過設備通信與控制元件將測量數據加載到通用DSP元件的案例（Loading data to DSP based on 56Gbps Coherent 16QAM_B2B with DSP Example.osd）。添加的位置為C:\Users\USER NAME\Documents\OptiSystem 22.0 Samples\Instrumentation\。
16. 案例（SPD single photon detection 1.osd & SPD single photon detection 2.osd）被添加到位置C:\Users\USER NAME\Documents\OptiSystem 22.0 Samples\Component sample files\Receivers Library\Photodetectors\SPD\。示例演示了考慮捕獲時間和檢測器死區時間的新增加的SPD元件的TTL脈沖的產生。
17. 舊版本OptiSystem中的SPD元件案例位于C:\Users\USER NAME\Documents\OptiSystem 21.1 Samples\Component sample files\Receivers Library\Photodetectors\被替換為新命名的Photon Number Resolving Detector （PNRD）元件。OptiSystem版本22可以打開舊的示例。建議將SPD元件替換為PNRD元件。
|
